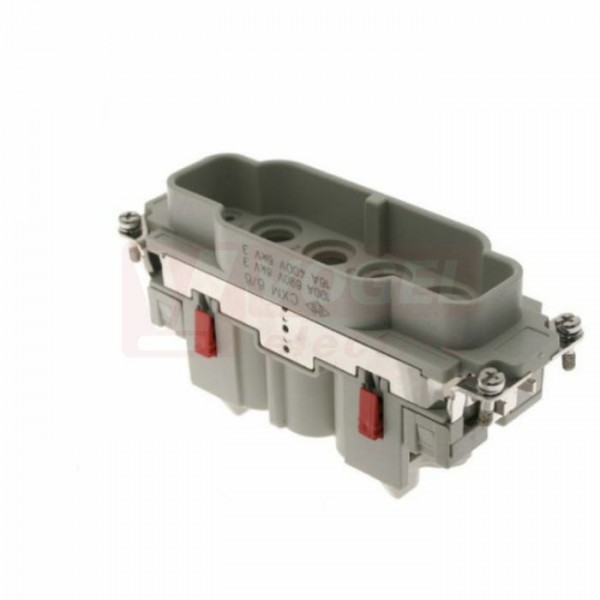

CXM 6/6 konektor, V, 7pin 100A/690V, (6+1PE) + 6 signál.kontaktů 16A/400V vel.104.27, krimpovací

Detailní popis CXM 6/6 konektor, V, 7pin 100A/690V, (6+1PE) + 6 signál.kontaktů 16A/400V vel.104.27, krimpovací

CXF/M 6/6
- characteristics according to EN 61984:
100A 690V 8kV 3
16A 400V 6kV 3
- insulation resistance: > 10 GOhm
- ambient temperature limit: -40 °C ... +125 °C
- made of self-extinguishing thermoplastic resin UL 94 V0
- mechanical life: > 500 cycles
- contact resistance: < 0,3 mOhm (100A) - < 1 mOhm (16A)
- for contact crimping, see the crimp tool section (100A contacts CG
series, and 16A contacts CC series
- enclosures: size "104.27":
C-TYPE IP65/IP66
C7 IP67 stainless steel lever
V-TYPE IP65/IP66 stainless steel lever
T-TYPE IP65 insulating
JEI zinc-plated steel lever
BIG hoods
W-Type for aggressive environment
EMC
central lever
IP68
- panel supports:COB
- enclosures: bulkhead mounting housings, high construction
housings or high construction hoods

Parametry CXM 6/6 konektor, V, 7pin 100A/690V, (6+1PE) + 6 signál.kontaktů 16A/400V vel.104.27, krimpovací

připojení vodiče	krimpováním
počet kontaktů	6+6
provedení vložky	vidlice (male)
rozteč šroubů vložky	104x27 mm
max. jm. proud	100 A
max. jm. napětí	690 V
