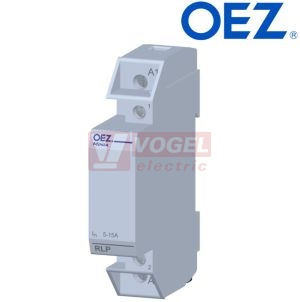

RLP-28-10 relé přednostní proudové 10-28A - zapínací (Minia)

Detailní popis RLP-28-10 relé přednostní proudové 10-28A - zapínací (Minia)

• Monitorují velikost proudu v obvodu a spínají / rozpínají kontakt (svorky 1, 2) při skokovém překročení zaručeného
spínacího proudu
• Umožňují přerušit napájení jednoho (neprioritního) obvodu, dosáhne-li skokem proud druhého (prioritního) obvodu nastavenou hodnotu proudu
• Nejčastěji se instalují v rozvodech, kde není možný současný chod více spotřebičů z důvodu rizika překročení povoleného příkonu elektrické energie
• Mohou například odpojit od sítě přímotopy, akumulační topení, pokud se zapne průtokový ohřívač – umožní
tak dimenzovat hlavní jistič a vodiče na menší příkon
• Umožňují zvýšit počet spotřebičů u existujících instalací
• V obvodech s elektronickou (např. tyristorovou) regulací nemohou být použita přímo, ale s časovým relé se
zpožděnou funkcí – viz příklady zapojení
• Maximální proud proudovou cívkou: dle provedení (15 A, 28 A, 63 A)
• Maximální proud kontaktem: 16 A

Příklady zapojení :
• Při blokování odběru například elektrického topení (neprioritní spotřebič) při zapnutí průtokového ohřívače vody (prioritní spotřebič) se proudová cívka (svorky A1, A2) zapojuje do obvodu průtokového ohřívače vody a řídící kontakt (svorky 1, 2) se zapojuje do obvodu stykače elektrického topení. Pokud tedy pustíme průtokový
ohřívač vody a proud skokem dosáhne tzv. “zaručeně spínacího proudu”, řídící rozpínací kontakt přeruší napájení stykače, čímž dojde k odpojení elektrického kotle.


Jak relé reaguje :
rozsah 5-15A ...
sepne/rozepne při dosažení proudu >= 5A .... vrátí se do původního stavu při dosažení proudu <= 2A

rozsah 10-28A ...
sepne/rozepne při dosažení proudu >= 10A .... vrátí se do původního stavu při dosažení proudu <= 6A

rozsah 26-63A ...
sepne/rozepne při dosažení proudu >= 26A .... vrátí se do původního stavu při dosažení proudu <= 16A

• Při prioritním spínání spotřebiče s elektronickou regulací je funkce relé rušena (relé spíná v rytmu elektronické regulace). Z tohoto důvodu doporučujeme do obvodu řídícího kontaktu zapojit časové relé se zpožděnou funkcí.
