KEL-U 24/10 průchodkový rámeček s nerez šrouby V2A, černý, IP54, 10x malá vložka (vložky se objednávají samostatně) (54241.200)

Detailní popis KEL-U 24/10 průchodkový rámeček s nerez šrouby V2A, černý, IP54, 10x malá vložka (vložky se objednávají samostatně) (54241.200)

POPIS

Dělený průchodkový sytém pro zavádění konfekcionovaných kabelů s krytím IP54. Umožňuje zavedení, utěsnění a odlehčení tahu kabelů o průměru od 2 do 34 mm. Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. Výřezy a vrtací rozteče pro KEL-U 24 jsou shodné s 24-pólovými průmyslovými konektory. Základní výška výřezu je 36 mm, případně 46 mm pro velké konektory konfekcionovaných kabelů.

VÝHODY

- Velmi jednoduchá montáž
- Zachování záruky konfekcionovaných kabelů
- Dodatečná montáž kabelů, snadný a rychlý servis
- Vysoká hustota montáže a velká variabilita
- Odlehčení v tahu dle ČSN EN 50262 / 62444
- Odolnost proti vibracím

SPECIFIKACE

Materiál: Polyamid (PA)
Třída hořlavosti: UL94-V0, samozhášivý
Stupeň krytí: IP54 při správné volbě a použití všech komponent
Teplota: - 40 °C až + 140 °C (staticky)
Vlastnosti: Bez halogenu, bez silikonu
Výřezy: 36/46 × 112 mm
Výška KEL: 17mm

PŘÍSLUŠENSTVÍ

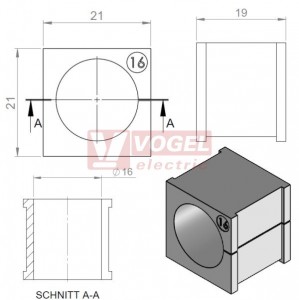

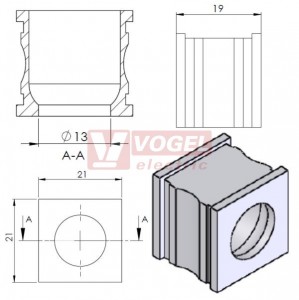

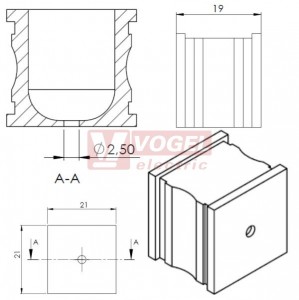

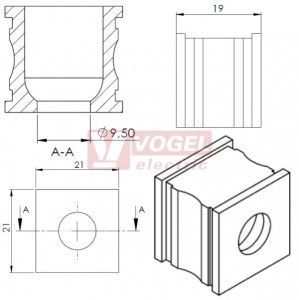

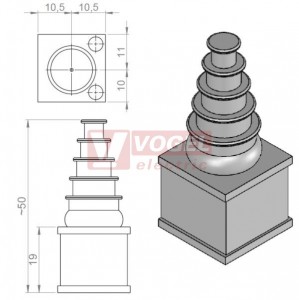

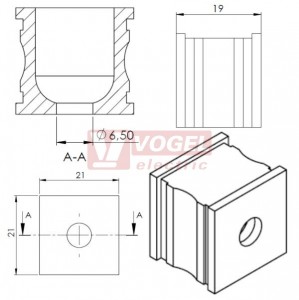

KT průchodkové vložky
KEL-SNAP nacvakávací patice
KEL-EMC stínicí lišty
KDR dna rozváděčů
FP přírubové plechy
MP vymezovací plechy

Parametry KEL-U 24/10 průchodkový rámeček s nerez šrouby V2A, černý, IP54, 10x malá vložka (vložky se objednávají samostatně) (54241.200)

vnější rozměr Š x V	147 x 58 mm
výřez rozměr Š x V	112 x 36 mm
montážní šrouby	nerez V2A
pro počet vložek malých	10
krytí IP..	IP54
