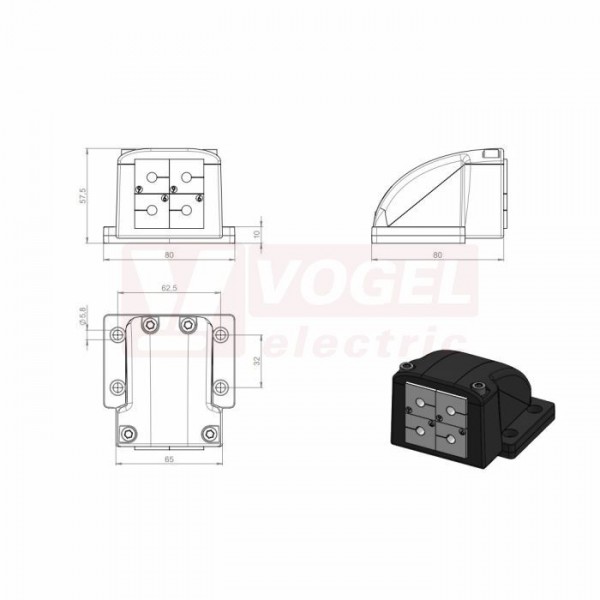

KEL-FG-ER B4 průchodkový rámeček černý IP65, šroub měkká ocel, galvanicky pozinkovaná, d79,8x š80x v57,5mm, 4x KT malá vložka (42344)

Detailní popis KEL-FG-ER B4 průchodkový rámeček černý IP65, šroub měkká ocel, galvanicky pozinkovaná, d79,8x š80x v57,5mm, 4x KT malá vložka (42344)

POPIS

Kabelové průchodky KEL-FG-ER jsou vhodné pro instalaci kabelů s konektory a trubkami pod úhlem 90° ke skříni,
krytu nebo stěně stroje, poskytují krytí IP65 a odlehčení tahu pro kabely o průměru od 1 do 16 mm
(jednootvorové průchodky KT1-15) a 13 až 35 mm (jednootvorové průchodky KTG 13 - KT 34).
Rám KEL-FG-ER-A přesně odpovídá rozměrům výřezu pro 24pinové standardní průmyslové konektory.
KEL-FG-ER-B je vhodný pro výřezy 36x46 mm.
Jednořadé verze KEL-FG-ER-E jsou zvláště vhodné pro ploché konektory.
Malé rámy jsou ideální pro aplikace s omezeným prostorem.
Díky integrovanému těsnění na přírubovém krytu je zajištěna třída ochrany až IP65.
Dodatečné ploché pryžové těsnění je součástí dodávky.

Specifikace

• Hodnocení IP (EN 60529) IP54, IP55, IP64, IP65
• Materiál : polyamid
• Třída Plamen: UL94-V0, samozhášecí
• Provozní teplota : -40°C až 80°C
• Vlastnosti: odolný proti vibracím, UV odolný, bez silikonu, bez halogenů
• Možnosti montáže: montáž šroubovým typem
• Montážní výška : 57,5 mm

Výhody a výhody

• Integrované těsnění
• Třída ochrany IP65 dle podle EN 60529
• Instalace pod úhlem 90° ke stěně
• Mechanická ochrana kabelu přímo v místě vstupu
• Ochrana proti stříkající a kapající vodě
• Ideální pro kabely s konektory (max. O 35 mm)
• Odlehčení tahu podle EN 62444
• Vysoká flexibilita při použití systému IMAS-CONNECT™

Parametry KEL-FG-ER B4 průchodkový rámeček černý IP65, šroub měkká ocel, galvanicky pozinkovaná, d79,8x š80x v57,5mm, 4x KT malá vložka (42344)

vnější rozměr Š x V	79,8 x 80 mm
montážní šrouby	standardní
krytí IP...	IP65
