KEL-FG-ER A7 průchodkový rámeček černý, IP65, vel.výřezu 112x36mm, d147x š80x v57,5mm, šroub měkká ocel, galvanicky pozinkovaná, 6xKT malá vložka + 1KT velká vložka (42341)

Detailní popis KEL-FG-ER A7 průchodkový rámeček černý, IP65, vel.výřezu 112x36mm, d147x š80x v57,5mm, šroub měkká ocel, galvanicky pozinkovaná, 6xKT malá vložka + 1KT velká vložka (42341)

POPIS

Kabelové průchodky KEL-FG-ER jsou vhodné pro instalaci kabelů s konektory a trubkami pod úhlem 90° ke skříni,
krytu nebo stěně stroje, poskytují krytí IP65 a odlehčení tahu pro kabely o průměru od 1 do 16 mm
(jednootvorové průchodky KT1-15) a 13 až 35 mm (jednootvorové průchodky KTG 13 - KT 34).
Rám KEL-FG-ER-A přesně odpovídá rozměrům výřezu pro 24pinové standardní průmyslové konektory
KEL-FG-ER-B je vhodný pro výřezy 36x46 mm
Jednořadé verze KEL-FG-ER-E jsou zvláště vhodné pro ploché konektory
Malé rámy jsou ideální pro aplikace s omezeným prostorem
Díky integrovanému těsnění na přírubovém krytu je zajištěna třída ochrany až IP65
Dodatečné ploché pryžové těsnění je součástí dodávky

Specifikace

Hodnocení IP (EN 60529) IP54, IP55, IP64, IP65
• Materiál: polyamid
• Třída Plamen: UL94-V0, samozhášecí
• Provozní teplota : -40°C až 80°C
• Vlastnosti: odolný proti vibracím, UV odolný, bez silikonu, bez halogenů
• Možnosti montáže : montáž šroubovým typem
• Montážní výška 57,5 mm

Výhody a výhody

• Integrované těsnění
• Třída ochrany IP65 dle podle EN 60529
• Instalace pod úhlem 90° ke stěně
• Mechanická ochrana kabelu přímo v místě vstupu
• Ochrana proti stříkající a kapající vodě
• Ideální pro kabely s konektory (max. O 35 mm)
• Odlehčení tahu podle EN 62444
• Vysoká flexibilita při použití systému IMAS-CONNECT™

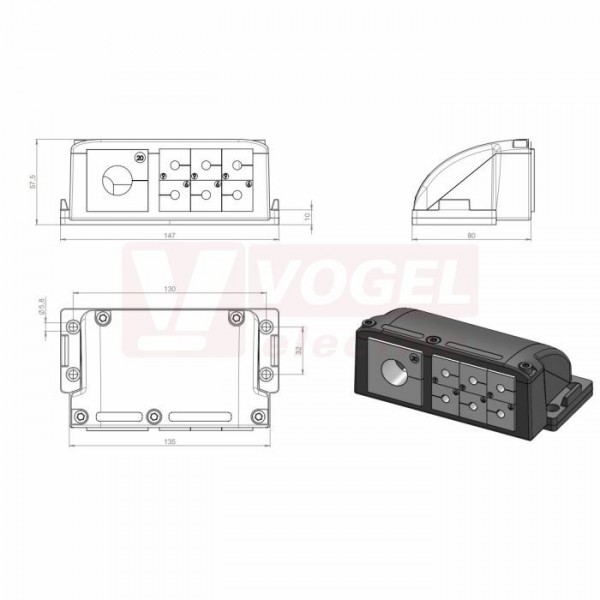

Parametry KEL-FG-ER A7 průchodkový rámeček černý, IP65, vel.výřezu 112x36mm, d147x š80x v57,5mm, šroub měkká ocel, galvanicky pozinkovaná, 6xKT malá vložka + 1KT velká vložka (42341)

vnější rozměr Š x V	147 x 80 mm
výřez roměr Š x V	112 x 36 mm
montážní šrouby	standardní
pro počet vložek malých	6
pro počet vložek velkých	1
krytí IP...	IP65
