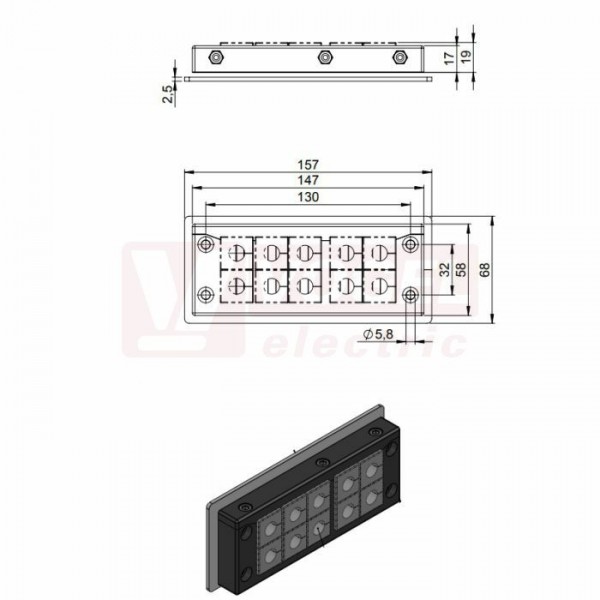

KEL-ER 24/10-BS membránová průchodka, černá, IFPS protipožární těsnění, délka 147mm, šx58mm, vx17mm, vel.výřezu 112x36mm, šroub pozin.ocel, 10x malé vložky, IP65/IP66 (99300.006)

Detailní popis KEL-ER 24/10-BS membránová průchodka, černá, IFPS protipožární těsnění, délka 147mm, šx58mm, vx17mm, vel.výřezu 112x36mm, šroub pozin.ocel, 10x malé vložky, IP65/IP66 (99300.006)

Průchodkové systémy s těsněním proti proniknutí požáru, schválené pro použití v drážních aplikacích
(splňují normy ČSN EN 45545-2, ČSN EN 45545-3 a ČSN EN 1363-1).
Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP54 / UL Type 12.
Umožňuje zavedení, utěsnění a odlehčení v tahu kabelů o průměru od 1 do 35 mm.
Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje.
Výřezy a vrtací rozměry systému KEL-U-BS odpovídají normovaným rozměrům 10-, 16- a 24-pinových průmyslových konektorů.
V závislosti na vedení kabelů lze zvolit výřez s výškou 36 mm nebo 46 mm.
Rámeček KEL-U-B-BS odpovídá výřezům měřicích přístrojů 46 × 46 mm.
Jednořadé verze KEL-E-BS jsou zvláště vhodné pro ploché konektory.
Malé rámečky jsou ideální pro aplikace s omezeným prostorem.
Gumové těsnění je součástí dodávky.
Pěnové (bobtnající) IFPS protipožární těsnění, instalované na vnitřní straně průchodek, je tvořeno grafitem,
který při požáru několikanásobně zvětšuje objem.
Vzniklá ochrana brání prostupu plamenů a vysoké teploty přes stěnu zařízení po co nejdelší dobu.

Specifikace

• Stupeň krytí IP (EN 60529) IP54
• UL Type (UL 50E) UL Type 12
• Materiál : Polyamid
• Třída hořlavosti : UL94-V0, samozhášivý
• Teplota : -40°C až 140°C
• Vlastnosti : bez silikonu, pěnové (bobtnající), bez halogenu
• Typ montáže: Upevnění pomocí šroubů

Výhody

• Schváleno pro drážní aplikace (ČSN EN 45545-2, ČSN EN 45545-3 a ČSN EN 1363-1)
• Pouze jedno protipožární těsnění na každou průchodku
• Protipožární standard E45/El30
• Zvýšená hustota montáže při použití vložek s 2 , nebo 4 otvory.
• Velmi jednoduchá montáž
• Zachování záruky konfekcionovaných kabelů
• Dodatečné úpravy, opravy a údržbu lze provádět snadno a rychle
• Vysoká hustota montáže a velká variabilita
• Odlehčení v tahu dle ČSN EN 62444
• Odolnost proti vibracím
• Prostorově nenáročné, kompaktní provedení
• Vhodné pro konektory D-SUB

Parametry KEL-ER 24/10-BS membránová průchodka, černá, IFPS protipožární těsnění, délka 147mm, šx58mm, vx17mm, vel.výřezu 112x36mm, šroub pozin.ocel, 10x malé vložky, IP65/IP66 (99300.006)

vnější rozměr Š x V	112 x 36 mm
výřez rozměr Š x V	112 x 36 mm
barva	černá
krytí IP..	IP68
