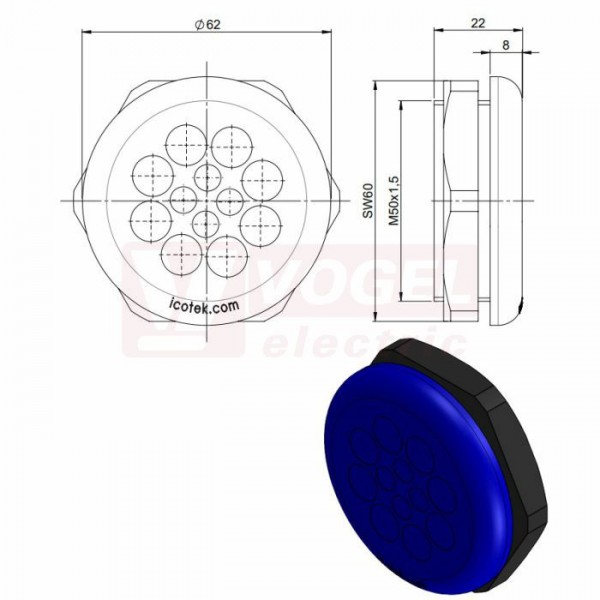

KEL-DPZ-HD 50/12 CR (S)VOC membránová průchodka, kulatá, modrá RAL5005, výška 22mm, vnější pr.62mm, drsnost povrchu (ISO 4287) R= 0,421ɥm, inst.v. 8mm, výřez 50,4mm, závit M50x1,5mm, dl.závitu 14mm, pr.kabelů 4x 3,2-6,5mm, 8x 5-10,2mm (70357.600)

Detailní popis KEL-DPZ-HD 50/12 CR (S)VOC membránová průchodka, kulatá, modrá RAL5005, výška 22mm, vnější pr.62mm, drsnost povrchu (ISO 4287) R= 0,421ɥm, inst.v. 8mm, výřez 50,4mm, závit M50x1,5mm, dl.závitu 14mm, pr.kabelů 4x 3,2-6,5mm, 8x 5-10,2mm (70357.600)

Membránové průchodky KEL-DPZ-HD CR s metrickým závitem od M32 do M63 byly vyvinuty pro instalaci do potravinářských,
balicích strojů a čisté prostory.
Při vývoji v souladu s Hygienic Design byla věnována pozornost především tomu,
aby viditelná strana membránové průchodky byla beze spár, aby nemohlo docházet k hromadění nečistot.
Povrch je velmi hladký.
Vnější přesah je navýšen na 6 mm, oproti standardně vyžadovaným 3 mm.
Kromě toho KEL-DPZ-HD CR obsahuje elastomer kompatibilní s FDA v souladu s nařízením 1935/2004/EG a (EU) 10/2011.
Signální modrá barva zajišťuje jasné vizuální rozlišení.
Membránové průchodky umožňují zavádění a utěsnění více kabelů a hadic s průměrem od 3,2 mm do 22,2 mm.
Zajišťují krytí IP65/66/67/68.
Významnou výhodou oproti děleným průchodkám je výrazně vyšší hustota montáže a flexibilita v rozsahu průměrů.
Upevnění pomocí matice je velice jednoduché.
Produkty s koncovkou .600 jsou testovány a certifikovány na emise částic pro třídu čistoty 1 podle ISO 14644-1.
Materiály použité pro tyto výrobky byly testovány a certifikovány pro odplynění podle VOC/SVOC
(ISO 14644-8; ISO 16000-6, -9, -11, -25, VDI 2083 list 17).


Specifikace

• Stupeň krytí IP (EN 60529) IP54, IP55, IP64, IP65, IP66, IP67, IP68
• Materiál : Elastomer
• Zásuvného rámu: Polyamid
• Teplota: -40°C až 80°C
• Vlastnosti : bez silikonu, bez halogenu, odolnost vůči olejům a plísním, vyšší chemická odolnost


Výhody

• Elastomer v souladu s nařízením 1935/2004/EG a (EU) 10/2011.
• FDA kompatibilní
• Hygienický design beze spár (EHEDG)
• Certifikace Ecolab
• Velmi tenký design
• Velmi rovný povrch
• Velmi rychlá montáž
• Průměr kabelu od 3,2 do 22,2 mm
• Velké těsnící a upínací plochy
• Vysoká hustota montáže
• Dvojité těsnění kabelů s krytím IP66/IP68
• Standardní metrické výřezy
• Možnost opakovaného čištění
• Velmi nízká absorpce vlhkosti
• Vysoká odolnost vůči aromatickým rozpouštědlům, olejům, mazivům a minerálním produktům
• Antikorozní plastové provedení
• Bezúdržbové provedení

Parametry KEL-DPZ-HD 50/12 CR (S)VOC membránová průchodka, kulatá, modrá RAL5005, výška 22mm, vnější pr.62mm, drsnost povrchu (ISO 4287) R= 0,421ɥm, inst.v. 8mm, výřez 50,4mm, závit M50x1,5mm, dl.závitu 14mm, pr.kabelů 4x 3,2-6,5mm, 8x 5-10,2mm (70357.600)

vnější průměr	62 mm
velikost závitu	M 50x1,5
barva	modrá
krytí IP..	IP66/IP68
