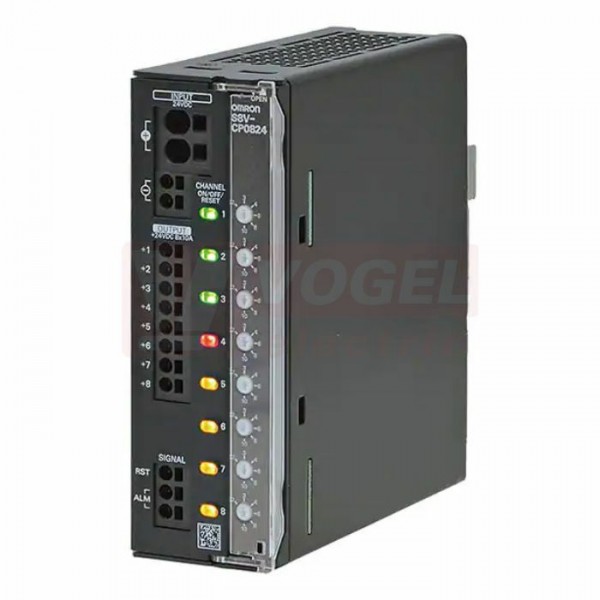

S8V-CP0824 elektronická ochrana DC obvodů, 8 kanálová, stavitelný každý kanál 2, 3, 4, 6, 8 a 10A, výstup pro přetížení, vstup pro dálk.reset, napájení 20-30VDC, max.jm.proud 10A, š 42mm, v 127mm, h 112,5mm

Detailní popis S8V-CP0824 elektronická ochrana DC obvodů, 8 kanálová, stavitelný každý kanál 2, 3, 4, 6, 8 a 10A, výstup pro přetížení, vstup pro dálk.reset, napájení 20-30VDC, max.jm.proud 10A, š 42mm, v 127mm, h 112,5mm

* 1. Pro napájecí svorky použijte max. 35 A. na pól.
* 2. V S8V-CP dojde k poklesu napětí. Zvažte pokles napětí na výstupu.
* 3. Při výběru napájecího zdroje nezapomeňte zahrnout spotřebu energie S8V-CP, nejen spotřebu energie zátěže.
* 4. Výstupy začínají v pořadí od + VO1 do + VO8. + VO1 začíná po době inicializace. Čas zpoždění spuštění každého výstupu je automaticky určen v závislosti na zátěži. Pokud je doba zpoždění spuštění větší než 5 s, je násilně spuštěn další výstup.
* 5. Podrobnosti viz Vypínací funkce.
* 6. Podrobnosti viz Proudové vypínací charakteristiky a Proudové a napěťové vypínací charakteristiky.
* 7. MTBF se počítá podle JEITA RCR-9102.
* 8. Podrobnosti najdete v části Doporučená perioda výměny a Periodická výměna pro preventivní údržbu v katalogu.
* 9. Výstup UL třídy 2 platí pouze pro model S8V-CP0424S.

Vypínací funkce
Aktuální vypnutí
Pokud výstupní proud každého výstupu překročí vypínací proud, dojde k vypnutí výstupu polovodičovým spínačem (MOS FET) v souladu s charakteristikou vypínacího proudu.

Vypínání přepětím
U vstupního napětí S8V-CP0424S, pokud vstupní napětí překročí 28,8 V, jsou všechny výstupy vypnuty polovodičovým spínačem (MOS FET).
Pokud vstupní napětí dosáhne 28,8 V nebo méně, všechny výstupy se automaticky vrátí do předchozího stavu.

Reset signálního vstupu (RST)
Zapnutí všech výstupů během stavu Aktuální vypínací (povolit reset) se nazývá reset. Výstupní svorky ve stavu Proudové vybavení (povolení k resetování) lze resetovat pomocí externího vstupu. Jak je znázorněno na následujícím obrázku, zadejte signál vysoké úrovně 0,5 s nebo více a proveďte reset.
Vstupní napětí: 30 VDC max.
Vstupní impedance: 22 k?

Specifikace S8V-CP 6
Poznámka: 1. Je-li použita vstupní svorka signálu Reset, může dojít k chybné operaci resetování v důsledku šumu z kabelu. Nevytvářejte nestabilní potenciál vstupní svorky resetovacího signálu.

Výstup výstražného signálu (ALM1 / ALM2)
Pokud dojde k aktivaci některého z výstupů, relé MOS FET se vypne. Výstup signálu se skládá z relé MOS FET, a proto nemá polaritu.
Vstupní napětí: max. 30 VDC, vstupní proud: max. 50 mA
Zbytkové napětí při zapnutí: max. 2 V
Svodový proud při VYPNUTÍ: max. 0,1 mA.
Poznámka:
1. Výstup výstražného signálu není vybaven vnitřním obvodem omezujícím proud, proto se ujistěte, že proud protékající na svorky výstupu výstražného signálu nepřesahuje 50 mA.
2. Po zapojení nezapomeňte zkontrolovat, zda výstupy výstražného signálu fungují normálně.

Stav výstupu
Stav každého výstupu lze identifikovat podle výstupu indikátoru nebo výstražného signálu.
Stav každého výstupu se uloží po vypnutí napájení. Po opětovném zapnutí napájení se stav přepne do stavu uloženého po inicializaci.
Všechny výstupy jsou ve výchozím nastavení nastaveny na výstup ON.
