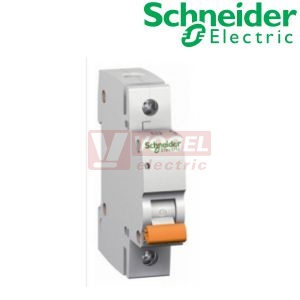

Jistič 1P 20A C Domae [11715] 6kA

Detailní popis Jistič 1P 20A C Domae [11715] 6kA

Jističe Domae slouží pro ochranu obvodů a spotřebičů proti zkratům a přetížení dle ČSN EN 60 898, tedy v bytových a podobných instalacích.

Technické údaje :
• v souladu s normou: ČSN EN 60 898
• počet pólů: 1 a 3
• jmenovitý proud In: 6 až 40 A (30 °C)
• jmenovité izolační napětí Ui: 440 V
• jmenovité impulzní výdržné napětí Uimp: 4 kV (1,2/50 µs)
• jmenovité napětí Un (AC 50 Hz): 230 V (1P), 400 V (3P)
• maximální pracovní napětí Uemax: 253 V AC
• vypínací schopnost dle ČSN EN 60 898: 6 000 A
• třída selektivity (omezení proudu): 3
• vypínací charakteristiky: B, C
• elektrická trvanlivost: 4 000 spínacích cyklů
• připojení: svorka pro tuhé vodiče do 25 mm2, speciální svorka pro hřebenovou propojovací lištu
• způsob připojení: přívod z kterékoliv strany bez vlivu na vlastnosti a parametry
• utahovací moment svorky: 2 Nm
• instalace: na lištu DIN pomocí dvoupolohové západky
• krytí: IP20, z čela přístroje IP40
• teplota:
- referenční: 30 °C
- skladovací: -40 až +80 °C
• doplňky:
- hřebenové propojovací lišty
- doplňky pro popis

Parametry Jistič 1P 20A C Domae [11715] 6kA

typová řada	Domae
počet pólů	1P
jmenovitý proud In	20 A
vypínací charakteristika	C
zkratová odolnost Icn	6kA 240/415V
šířka v modulech (1M=18mm)	1M x 1
krytí IP..	IP20
