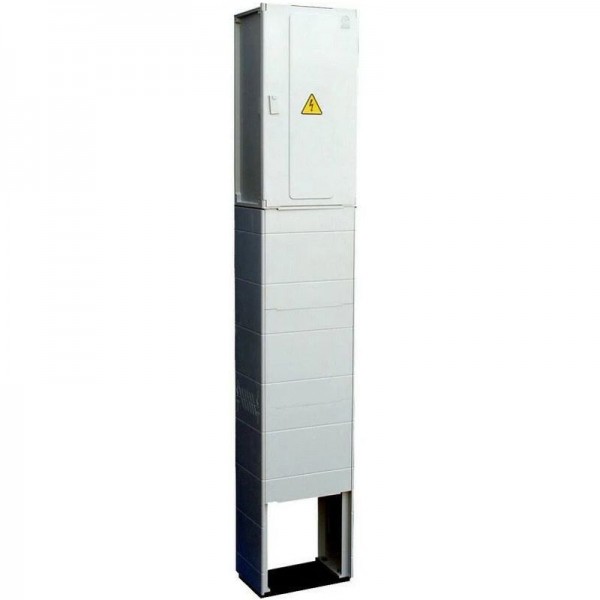

ER112/NKP7P-C/63A QM Elektroměrový rozvaděč 1-sazbový, 3f do 63A, s kompaktním pilířkem, rozměr všh 1810x320x220mm, termoset, pro ČEZ/E.ON/EG.D, IP44/IP20, C = monolitické provedení (bez.hl.jističe, vč. 3f vypínače, příprava pro FV)

Detailní popis ER112/NKP7P-C/63A QM Elektroměrový rozvaděč 1-sazbový, 3f do 63A, s kompaktním pilířkem, rozměr všh 1810x320x220mm, termoset, pro ČEZ/E.ON/EG.D, IP44/IP20, C = monolitické provedení (bez.hl.jističe, vč. 3f vypínače, příprava pro FV)

• Použití:
Elektroměrové rozváděče a pilíře jsou určeny jako měřící zařízení pro měření spotřeby elektrické energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti. Distribuční část rozváděče je určena pro používání minimálně osobami znalými, elektroměrová část rozváděče je určena pro používání laiky. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce.

• Technické provedení:
Elektroměrový rozváděč s vnitřní výzbrojí pro jednosazbové nebo dvousazbové měření. V sestavě s přípojkovou skříní je složen ze dvou modulů pevně spojených vedle sebe (ES) nebo pod sebou (EP). Vnitřní výzbroj dle jednotlivých provedení sestává ze stavitelných úchytů pro upevnění elektroměru a reléboxu RR, jističe reléboxu RR u dvousazbových rozváděčů, vypínače instalace 63A, svorkovnice PEN a řadových svorek pomocných obvodů. Standardní provedení rozváděče umožňuje osazení hlavního třífázového jističe do 63A. Výzbroj přípojkové skříně standardně tvoří poj. Spodky vel. 00 nebo vel. 2. Kryty jsou upraveny na zaplombování. Rozváděče jsou dodávány bez hlavního jističe. U rozváděče ER513 je vnitřní osazení uzpůsobeno pro použití třífázového dvoutarifního elektroměru s přijímačem HDO (provedení pro PRE).

• Příslušenství:
krytky kontaktů pojistkových spodků. Zásypový materiál.

• Výrobek odpovídá požadavkům platné normy:
ČSN EN 61439–1 ed.3, ČSN EN 61439–3, ČSN EN 61439–5 ed.3, ČSN 33 3320 ed.2, PNE 35 7030 ed.2, PNE 35 7000 ed.2.

• Provedené zkoušky, předpisy, legislativa:
Provedené zkoušky, předpisy, legislativa: Certifikát, prohlášení o shodě a EU prohlášení o shodě dle NV č. 117/2016 Sb., NV č. 118/2016 Sb., zákona č. 90/2016 Sb., zákona č. 22/1997 Sb. Ve znění zákona č. 91/2016 Sb, NV č.163/2002 Sb. Ve znění NV č.312/2005 Sb. A NV č.215/2016 Sb

Parametry ER112/NKP7P-C/63A QM Elektroměrový rozvaděč 1-sazbový, 3f do 63A, s kompaktním pilířkem, rozměr všh 1810x320x220mm, termoset, pro ČEZ/E.ON/EG.D, IP44/IP20, C = monolitické provedení (bez.hl.jističe, vč. 3f vypínače, příprava pro FV)

způsob montáže	kompaktní pilíř
počet elektroměrů	1x 3f do 63A
tarif (HDO)	1-sazbový
výška	1810 mm
šířka	320 mm
hloubka	220 mm
materiál	termoset
distribuční společnost	ČEZ/E.ON/EG.D
