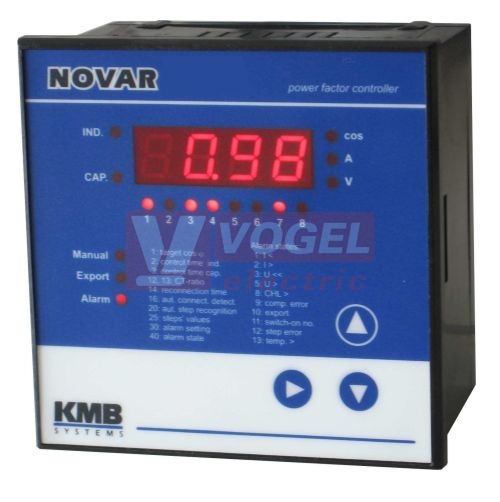

NOVAR 1106 Regulátor jalového výkonu 6 výstupů, Uměřící 100-275VAC, 43 až 67Hz, bez vstupu druhého tarifu

Detailní popis NOVAR 1106 Regulátor jalového výkonu 6 výstupů, Uměřící 100-275VAC, 43 až 67Hz, bez vstupu druhého tarifu

Obecný popis
Regulátory jalového výkonu řady Novar-1xxx jsou plně automatické přístroje, umožňující optimální řízení kompenzace
jalového výkonu.
Přístroje jsou vybaveny přesným napěťovým a proudovým měřícím obvodem a digitálním zpracováním naměřených hodnot je
dosaženo vysoké přesnosti vyhodnocení hodnot napětí, proudu i účiníku. Výpočet harmonických složek se provádí
algoritmem FFT. Tím je zajištěna přesná funkce měření a regulace i v podmínkách harmonického zkreslení.
Proudový měřící vstup s vysokou citlivostí vyhovuje i pro nominální hodnotu sekundárního proudu PTP 5A i 1A. Měřící vstupy
lze připojit k regulátoru v libovolné kombinaci, tedy libovolné fázové nebo sdružené napětí a proud libovolné fáze.
Instalace přístroje je plně automatizována. Regulátor automaticky zjistí jak způsob připojení, tak velikost jednotlivých
připojených kompenzačních stupňů.
Regulace probíhá ve všech čtyřech kvadrantech a její rychlost je závislá jak na velikosti regulační odchylky, tak na její polaritě
(překompenzování/nedokompenzování) . Připínání a odpínání kompenzačních kondenzátorů je prováděno tak, aby optimální
stav kompenzace byl dosažen jediným regulačním zásahem a minimálním počtem přepínaných stupňů. Přitom přístroj volí
jednotlivé stupně s ohledem na jejich rovnoměrné zatěžování a přednostně připíná stupně, které byly odepnuty nejdéle a
jejichž zbytkový náboj je tedy minimální.
Během regulace provádí přístroj průběžnou kontrolu kompenzačních stupňů. Při zjištění výpadku nebo změny hodnoty stupně
je při odpovídajícím nastavení tento stupeň dočasně vyřazen z regulace. Dočasně vyřazený stupeň je periodicky testován a
případně zařazen zpět do regulačního procesu.
Vedle kompenzačních kondenzátorů lze k regulátoru připojit i kompenzační tlumivky (dekompenzace sítě). Libovolný výstup
lze nastavit jako pevný,
Interní teplotní čidlo složí pro měření teploty uvnitř rozvaděče. Nejvyšší dva výstupy lze použít pro spínání chlazení, event.
vytápění.
Všechny typy regulátorů lze objednat v provedení rozšířeném o galvanicky oddělenou komunikační linkou typu RS-232,
případně RS-485. Ve spojení se vzdáleným počítačem pak lze dálkově sledovat všechny měřené hodnoty a provádět
parametrizaci regulátoru.


Charakteristické vlastnosti
Princip měření
· velký rozsah a vysoká přesnost měření dosaženy použitím
precizního 12-bitového převodníku a digitálním zpracováním
signálu algoritmem FFT
· přesná funkce měření a regulace i v podmínkách zkreslení
napěťového i proudového průběhu vyššími harmonickými
složkami
· vyhodnocení úrovně harmonického zkreslení (THD) a
jednotlivých harmonických složek napětí i proudu až do 19. řádu
· vyhodnocení úrovně harmonického proudového zatížení
kompenzačních kondenzátorů

Princip regulace
· rychlost odezvy regulátoru samostatně programovatelná pro
případ nedokompenzování i překompenzování
· nastavená rychlost odezvy se zkracuje úměrně okamžité
regulační odchylce, a to volitelně s druhou mocninou nebo
přímo úměrně poměru regulační odchylky k hodnotě
nejmenšího kapacitního stupně (C/kMIN)
· nastavitelná šířka regulačního pásma pro snížení počtu
regulačních zásahů u systémů s širokým rozsahem regulace
při vysokém zatížení
· možnost dekompenzace sítě
· libovolný regulační stupeň lze nastavit jako pevný, a to jako
trvale odepnutý, nebo trvale zapnutý

Dvoutarifní provoz
· nastavitelný dvoutarifní provoz řízený směrem toku činné
energie
· u typů Novar-1206, Novar-1214 možnost dvoutarifního
provozu řízeného vnějším signálem (kontaktem)
