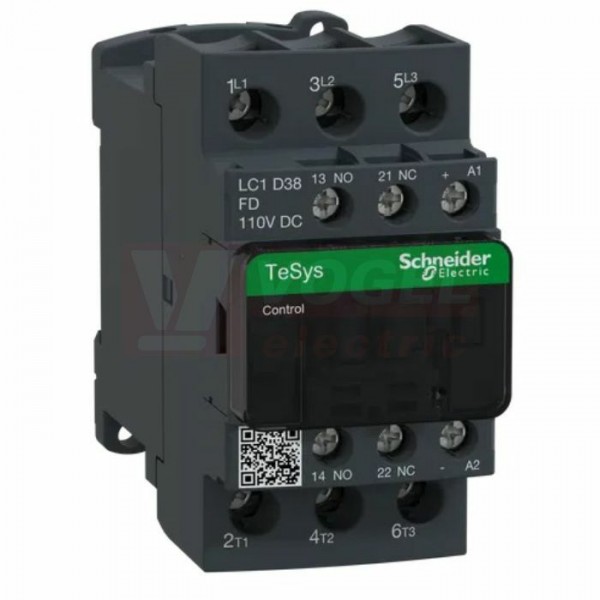

LC1D38FD Stykač 3P 38A AC-3, 110V DC, pom.kont. 1"Z"+1"V" šroub.svorky, cívka s odrušovacím modulem

Detailní popis LC1D38FD Stykač 3P 38A AC-3, 110V DC, pom.kont. 1"Z"+1"V" šroub.svorky, cívka s odrušovacím modulem

Stykače řady D (TeSys)

VŠEOBECNÉ ÚDAJE:
• Odpovídá normám: IEC 947-1, 947-4-1, NFC 63-110, VDE 0660, BS 5424, JEM 1038, EN 60947-1, EN 60947-4-1,
GL, DNV, PTB, RINA
• Schváleno: UL, CSA, odpovídá SNCF, doporučení Sichere Trennung
• Krytí (dle VDE 0106): (jenom přední část)
- Svorky kontaktů: ochrana proti doteku prstem IP 2X
- Svorky cívky: ochrana proti doteku prstem IP 2X (vyjma LC1-D40…D80)
• Teplota okolního prostředí:
- skladovací: - 60 ÷ + 80 °C
- provozní: - 5 ÷ + 60 °C
- přípustná: - 40 ÷ + 70 °C, pro provoz při Uc
• Třída hořlavosti:
- dle UL 94: - Třída V-1 (samozhášivý)
- dle IEC 695-2-1: - 960 °C
• Odolnost proti rázům (sinusová poloha, 11 ms):
- stykač zapnutý: 15 gn
- stykač vypnutý: 8 gn
• Odolnost proti vybracím (5…300Hz):
- stykač zapnutý: 4 gn
- stykač vypnutý: 2 gn
• Připojení:
- šroubové svorky:
- vodič laněný bez koncovky: 1 x 2,5 ÷ 10 mm2, 2 x 2,5 ÷ 10 mm2
- vodič laněný s koncovkou: 1 x 1 ÷ 10 mm2, 2 x 1,5 ÷ 6 mm2
- vodič tuhý: 1 x 1,5 ÷ 10 mm2, 2 x 2,5 ÷ 10 mm2
- pružné svorky:
- vodič laněný s koncovkou: 1 x 4 mm2

HLAVNÍ OBVOD:
• Jmenovitý pracovní proud:
- pro AC-3: Ie = 38 A
- pro AC-1: Ie = 50 A
• Jmenovité pracovní napětí: Ue = do 690 V
• Frekvenční rozsah pracovního proudu: f = 25 ÷ 400 Hz
• Přípustný krátkodobý proud (ze studeného stavu bez zatížení 15 min při 0 ÷ 40 °C):
- po dobu 1 s: 430 A
- po dobu 10 s: 310 A
- po dobu 1 min: 150 A
- po dobu 10 min: 60 A
• Zkratová ochrana:
- bez jistícího nadproudového relé, pojistky gG
- typ 1: 63 A
- typ 2: 63 A
- s jistícím nadproudovým relém (viz tabulka pro velikosti aM nebo gG pojistek odpovídajících příslušnému jistícímu nadproudovému relé)
• Průměrná impedance na pól (při Ith a 50 Hz): 2,0 mÖhm
• Ztrátový výkon na pól (pro výše uvedené pracovní proudy)
- AC-3: 3 W
- AC-1: 5 W

OVLÁDACÍ OBVOD:
• Jmenovité ovládací napětí: Uc = 110 V
• Jmenovité izolační napětí:
- dle IEC 947-1: 690 V
- dle UL, CSA: 600 V
• Střední příkon (při Uc a 20 °C):
- záběrový: 5,4 W
- přídržný: 5,4 W
• Spínací časy:
- zapnutí "Z": 55 ms
- vypnutí "V": 20 ms
• Mechanická trvanlivost:
- při Uc: 30 000 000 sepnutí
• Maximání četnost spínání při teplotě okolí do 60 °C:
- 3 600 sepnutí/hod

Parametry LC1D38FD Stykač 3P 38A AC-3, 110V DC, pom.kont. 1"Z"+1"V" šroub.svorky, cívka s odrušovacím modulem

provedení	standardní použití
jm.proud In AC-3	38 A
počet pólů	3 pólový
pomocné kontakty	1 ZAP+1 VYP
napětí cívky DC	110 V
provedení svorek	šroubové

Odkazy LC1D38FD Stykač 3P 38A AC-3, 110V DC, pom.kont. 1"Z"+1"V" šroub.svorky, cívka s odrušovacím modulem
