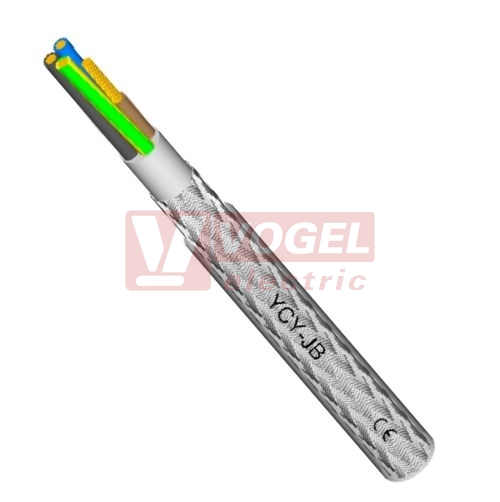

YCY-JB 4x50,00 kabel stíněný flexibilní, žíly barevné ze/žl-hn-če-še, dvojitý plášť, vnější transparentní

Detailní popis YCY-JB 4x50,00 kabel stíněný flexibilní, žíly barevné ze/žl-hn-če-še, dvojitý plášť, vnější transparentní

Konstrukce

Laněné měděné jádro dle normy DIN VDE 0295 a IEC 60228 tř. 5
Izolace jádra ze speciální směsi PVC
Žíly barevně kódovány, zeleno-žlutá zemnicí žíla ve vnější vrstvě od 3 vodičů výše
2-žilové: modrá/hnědá
3-žilové: zeleno-žlutá/modrá/hnědá
4-žilové: zeleno-žlutá/hnědá/černá/šedá
5-žilové: zeleno-žlutá/modrá/hnědá/černá/šedá
Žíly stočeny v polohách s optimální délkou zkrutu
Vnitřní plášť z PVC
Stínění opletením z pocínovaných měděných drátků, krytí asi 85%
Vnější plášť ze speciálního transparentního PVC, zvýšená odolnost proti olejům
Samozhášecí a odolné šíření plamene PVC dle DIN VDE 0482 část 265-2-1/ EN 50265-2-1/ IEC 60332-1

Technická data

Speciální PVC flexibilní kabel, dle DIN VDE 0245, 0250, 0281
Provozní teplota pohyblivé uložení od -5°C do +70°C; pevné uložení od -40°C do +80°C
Jmenovité napětí Uo/U 300/500 V
Jiskrová zkouška 6000 V
Střídavé zkušební napětí žíla/žíla 3000 V, žíla/stínění 2000 V
Izolační odpor min. 20 M? x km
Odporová nerovnováha max. 250 ?/km
Minimální poloměr ohybu inf. 10 x průměr kabelu
Radiační odolnost až do 80 x 106 cJ/kg (až do 80 Mrad)

Použití

Vhodné použít jako ovládací kabel ve strojích, počítačových systémech i jako signální kabel v elektronice. Vysoká hustota měděného stínění zaručuje dobré odrušení při přenosu signálu. Vnitřní PVC plášť těchto kabelů zvyšuje jejich odolnost vůči mechanickému tlaku. Vnější transparentní PVC plášť zvýrazňuje opticky konstrukci kabelu s měděným opletením. Tyto kabely jsou vhodné pro flexibilní použití při středně těžkém mechanickém zatížení s volným pohybem.

Poznámka

Odpovídá RoHS.
* EMC = Elektromagnetická kompatibilita - doporučený typ
Pro optimalizaci EMC charakteristiky doporučujeme velké kruhové ukončení měděného stínění na obou koncích.
CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
OB = verze bez zeleno-žluté zemnicí žíly. Jiné velikosti a typy na vyžádání.
Neobsahuje silikon.

Parametry YCY-JB 4x50,00 kabel stíněný flexibilní, žíly barevné ze/žl-hn-če-še, dvojitý plášť, vnější transparentní

počet žil	4
průřez vodiče	50 mm2
materiál izolace	PVC
barva pláště	transparentní
barva žil	barevné se ze/žl
provedení stínění	stínění z Cu drátků
vnější průměr	38,2 mm
jmenovité napětí	300/500V
teplotní odolnost	-40..+80 °C
certifikace	CE
