Svorkovnice ekvipotenciálová EPS 3 bez krytu (8x0,75-6, 6x1,5-16mm2)

Detailní popis Svorkovnice ekvipotenciálová EPS 3 bez krytu (8x0,75-6, 6x1,5-16mm2)

Je určena pro použití v domovních i průmyslových rozvodech jako svorkovnice hlavního pospojování.

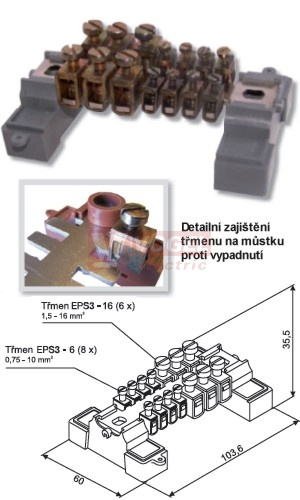

Možnosti připojení vodičů :
EPS3-6 8x 0,75-6mm2
EPS3-16 6x 1,5-16mm2

Ekvipotenciální svorkovnici bez krytu lze vložit do elektroinstalačních krabic KOPOS KO 125 E nebo KT 250 L

VŠEOBECNÉ INFORMACE :
Jsou určeny pro použití v domovních i průmyslových rozvodech jako svorkovnice hlavního pospojování. EPS 1 a EPS 2 jsou nabízeny buď s krytem (s možností zaplombování), nebo bez krytu. EPS 3 je nabízena pouze bez krytu. Svorkovnice lze upevnit pomocí šroubů M5 (nejsou součástí výrobku) na stěnu, rozvodnou desku apod. Upevňovací šrouby nejsou od můstku svorkovnice vodivě odizolovány. Svorkovnice bez krytu lze navíc umístit do instalačních krabic (pro EPS 1 a EPS 2 jsou doporučené typy KO 125E a KT 250L, pro typ EPS 3 je doporučený typ KO 100E). Spojovací a odbočovací část svorkovnice je tvořena propojovacím mosazným můstkem (galvanicky poniklovaným) a upevňovacími třmeny z oceli (galvanicky pokovenými ZnCoCr). Typy EPS 1 a EPS 2 jsou
rozměrově stejné, ale liší se od sebe rozdílnými počty třmenů různých velikostí (EPS 1 má více třmenů pro uchycení vodičů větších průřezů, EPS 2 má naopak více menších třmenů pro vodiče menších průřezů).
Oba dva typy mají specielní třmen pro uchycení páskového vodiče. Typ EPS 3 je rozměrově menší a upínací průřezy jsou oproti předchozím dvou typům omezené. Propojovací můstek je u EPS 3 konstruován
tak, že je zamezeno vypadnutí třmenů z vlastního můstku při uvolnění šroubu (toto provedení je chráněno jako průmyslový vzor). Počet či druh třmenů nelze měnit. Izolační materiál patek a krytů svorkovnic je
polyamid PA 6, hořlavost V0 dle UL 94. Barva plastu: EPS 1 šedá, EPS 2 hněď Gobi, EPS 3 tmavě šedá.

ZKOUŠENÍ VÝROBKU :
Svorkovnice jsou ve shodě s požadavky norem ČSN EN 60998-1:05 ed.2, ČSN EN 60998-2-1:05 ed.2, ČSN EN 609947-1:05 ed.3, ČSN EN 60947-7-1:03 ed. 2 , ČSN 33 2000-3. EPS 3 je určena pro teploty
-25 °C až +55 °C; provedení MWDr/WDaE pro prostředí AF1 až AF2, AG2, AH2.
