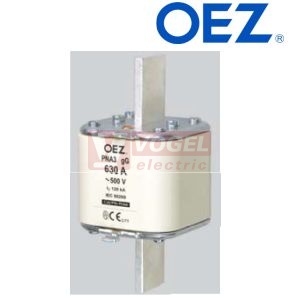

Pojistka PNA3 630A aM/690VAC

Detailní popis Pojistka PNA3 630A aM/690VAC

Nožové pojistkové vložky řady PNA s  charakteristikou gG se vyznačují vysokou vypínací schopností, velkou proudovou omezovací schopností a nízkými hodnotami přepětí vzniklého během působení pojistkové vložky. Tyto pojistkové vložky jsou vhodné pro použití v  pojistkových odpínačích, pojistkových lištách a pojistkových spodcích.

• Pojistkové vložky neobsahují škodlivé látky dle nařízení RoHS (kadmium, olovo a ostatní).
• Charakteristika gG pro jištění vedení, kabelů a dalších zařízení před přetížením a zkratem.
• Charakteristika aM pro jištění motorů, nadproudových relé, stykačů a podobných přístrojů pouze před zkratem.

Jmenovité napětí : (Un)
500 V a.c.
400 V a.c. pro PNA000 125 A a160 A gG
690 V a.c. pro PNA1, 2, 3 aM
250 V d.c.
440 V d.c. pro PNA1, 2, 3 gG

Vypínací schopnost (efektivní hodnota) : (Il)
120 kA/690 V a.c. ÷ 400 V a.c.
50 kA/440 V d.c. ÷ 250 V d.c.

Selektivita :
1:1,6

Normy :
ČSN 354701, IEC 60269
DIN 43620, ČSN EN 60269

Parametry Pojistka PNA3 630A aM/690VAC

velikost	3
jmenovitý proud In	630 A
charakteristika	aM
jmen.napětí Un AC	690 V
jmen.napětí Un DC	250 V
signalizace stavu	plochá pružina
izolovaná čela	Ne
