KEL-SNAP 10 nacvakávací patice, černá, IP54 (42039)

Detailní popis KEL-SNAP 10 nacvakávací patice, černá, IP54 (42039)

POPIS

Nacvakávací patice KEL-SNAP umožňuje rychlou montáž průchodkových rámečků KEL bez použití nářadí.
Výrobci rozváděčů mohou namontovat nacvakávací rámeček KEL-SNAP již při výrobě rozváděče, aby se zjednodušila a zkrátila pozdější montáž u výrobce strojů.
Základní výška výřezu je 36 mm, případně 46 mm pro velké konektory konfekcionovaných kabelů.

VÝHODY

- Montáž a demontáž osazeného průchodkového rámečku probíhá bez použití nářadí
- Výřezy a vrtací otvory odpovídají KEL rámečkům (vyjma KEL-SNAP-B4)
- Součástí patice je i odpovídající těsnění
- Osazuje se celý kabelový svazek najednou

SPECIFIKACE

Materiál: Polyamid (PA)
Třída hořlavosti: UL94-V0, samozhášivý
Stupeň krytí: IP54 při správné volbě a použití všech komponent
Teplota: - 40 °C až + 140 °C (staticky)
Vlastnosti: Bez halogenu, bez silikonu

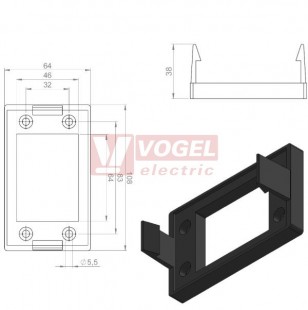

Vrtací rozměry: viz. obrázek

PŘÍSLUŠENSTVÍ

KEL průchodkové rámečky
KEL-U průchodkové rámečky
KEL-QUICK průchodkové rámečky
MP vymezovací plechy
BPK-SNAP zaslepovací desky

Parametry KEL-SNAP 10 nacvakávací patice, černá, IP54 (42039)

vnější rozměr Š x V	108 x 64 mm
výřez rozměr Š x V	65 x 46 mm
krytí IP...	IP54
