KEL-ER-E3 CR (S)VOC průchodkový rámeček černý, 3x malá vložka, šroub pozin.ocel, IP66 (vložky se objednávají samostatně) (ISO 14644-8; ISO 16000-6, -9, -11, -25, VDI 2083 list 17) (48258.600)

Detailní popis KEL-ER-E3 CR (S)VOC průchodkový rámeček černý, 3x malá vložka, šroub pozin.ocel, IP66 (vložky se objednávají samostatně) (ISO 14644-8; ISO 16000-6, -9, -11, -25, VDI 2083 list 17) (48258.600)

Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP66 / UL Type 12/4X*
Umožňuje zavedení, utěsnění a odlehčení v tahu kabelů o průměru od 1 do 16 mm (KT CR 1 - 15) a od 16 do 35 mm (KT CR 16 - 34)
Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje
Výřezy a vrtací rozměry systému KEL-ER CR odpovídají normovaným rozměrům 10-, 16- a 24-pinových průmyslových konektorů
V závislosti na vedení kabelů lze zvolit výřez s výškou 36 mm nebo 46 mm
Rámeček KEL-ER-B CR odpovídá výřezům měřicích přístrojů 46 × 46 mm
Jednořadé verze KEL-ER-E CR jsou zvláště vhodné pro ploché konektory
Malé rámečky jsou ideální pro aplikace s omezeným prostorem
Gumové těsnění je součástí dodávky
Produkty s koncovkou .600 jsou testovány a certifikovány na emise částic pro třídu čistoty 1 podle ISO 14644-1
Materiály použité pro tyto výrobky byly testovány a certifikovány pro odplynění podle VOC / SVOC
(ISO 14644-8; ISO 16000-6, -9, -11, -25, VDI 2083 list 17)

Specifikace

• Stupeň krytí IP (EN 60529) IP54, IP55, IP64, IP65, IP66
• UL Type (UL 50E) UL Type 12, UL Type 4X*
• Materiál : Polyamid
• Třída hořlavosti: UL94-V0, samozhášivý
• Teplota: -40°C až 140°C
• Vlastnosti : odolnost proti vibracím, UV stabilní, bez silikonu, antikorozní (V2A verze), bez halogenu
• Typ montáže : Upevnění pomocí šroubů
• Instalační výška : 17 mm

Výhody

• Zachování záruky konfekcionovaných kabelů
• Dodatečné úpravy, opravy a údržbu lze provádět snadno a rychle
• Vysoká hustota montáže a velká variabilita
• Odlehčení v tahu dle ČSN EN 62444
• Odolnost proti vibracím
• Prostorově nenáročné, kompaktní provedení

Parametry KEL-ER-E3 CR (S)VOC průchodkový rámeček černý, 3x malá vložka, šroub pozin.ocel, IP66 (vložky se objednávají samostatně) (ISO 14644-8; ISO 16000-6, -9, -11, -25, VDI 2083 list 17) (48258.600)

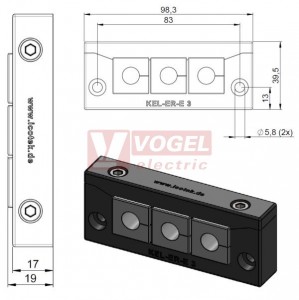

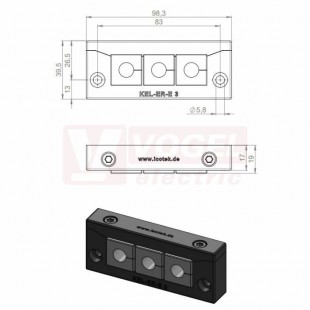

vnější rozměr Š x V	98,3 x 39,5 mm
výřez rozměr Š x V	65 x 24 mm
montážní šrouby	standardní
pro počet vložek malých	3
krytí IP..	IP66
