KEL-ER-B1-BS V2A průchodkový rámeček s protipožárním těsněním, nerez šrouby V2A, černý, 1x velká vložka (vložky se objednávají samostatně) (EN 45545-3), IP65/IP66 (99305.203)
Provedení V2A s nerez šrouby - prodej pouze na celé balení. Pro prodej od 1ks si u nás vyžádejte cenu.
Katalogové číslo:
1253441
Název výrobce:
Icotek
Kód výrobce:
ICOTEK 99305.203
EAN:
4251269321900
Balení malé/velké:
5 ks
/
-
Min. množství k odběru:
5 ks
Skladová dostupnost:
na objednávku
Stav skladu aktualizován k 13.10.2026 15:40
Detailní popis KEL-ER-B1-BS V2A průchodkový rámeček s protipožárním těsněním, nerez šrouby V2A, černý, 1x velká vložka (vložky se objednávají samostatně) (EN 45545-3), IP65/IP66 (99305.203)
¨
Průchodkové systémy s těsněním proti proniknutí požáru, schválené pro použití v drážních aplikacích
(splňují normy ČSN EN 45545-2, ČSN EN 45545-3 a ČSN EN 1363-1).
Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP66 / UL Type 12/4X*
Umožňuje zavedení, utěsnění a odlehčení v tahu kabelů o průměru od 1 do 16 mm (KT 1 - 15) a od 16 do 35 mm (KT 16 - 34)
Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje
Výřezy a vrtací rozměry systému KEL-ER-BS odpovídají normovaným rozměrům 10-, 16- a 24-pinových průmyslových konektorů
V závislosti na vedení kabelů lze zvolit výřez s výškou 36 mm nebo 46 mm
Rámeček KEL-ER-B odpovídá výřezům měřicích přístrojů 46 × 46 mm
Jednořadé verze KEL-ER-E-BS jsou zvláště vhodné pro ploché konektory
Malé rámečky jsou ideální pro aplikace s omezeným prostorem
Pěnové (bobtnající) IFPS protipožární těsnění, instalované na vnitřní straně průchodek,
je tvořeno grafitem, který při požáru několikanásobně zvětšuje objem.
Vzniklá ochrana brání prostupu plamenů a vysoké teploty přes stěnu zařízení po co nejdelší dobu
• Schváleno pro drážní aplikace (ČSN EN 45545-2, ČSN EN 45545-3 a ČSN EN 1363-1)
• Pouze jedno protipožární těsnění na každou průchodku
• Protipožární standard E45/El30
• Zachování záruky konfekcionovaných kabelů
• Dodatečné úpravy, opravy a údržbu lze provádět snadno a rychle
• Vysoká hustota montáže a velká variabilita
• Odlehčení v tahu dle ČSN EN 62444
• Odolnost proti vibracím
• Prostorově nenáročné, kompaktní provedení
• Vhodné pro konektory D-SUB
• Stupeň krytí IP (EN 60529) IP54, IP55, IP64, IP65, IP66
• UL Type (UL 50E) UL Type 12, UL Type 4X*
• Materiál : Polyamid
• Třída hořlavosti : UL94-V0, samozhášivý
• Teplota -40°C až 140°C
• Vlastnosti : bez silikonu, bez halogenu, pěnové (bobtnající), antikorozní (V2A verze)
• Typ montáže: Upevnění pomocí šroubů
Průchodkové systémy s těsněním proti proniknutí požáru, schválené pro použití v drážních aplikacích
(splňují normy ČSN EN 45545-2, ČSN EN 45545-3 a ČSN EN 1363-1).
Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP66 / UL Type 12/4X*
Umožňuje zavedení, utěsnění a odlehčení v tahu kabelů o průměru od 1 do 16 mm (KT 1 - 15) a od 16 do 35 mm (KT 16 - 34)
Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje
Výřezy a vrtací rozměry systému KEL-ER-BS odpovídají normovaným rozměrům 10-, 16- a 24-pinových průmyslových konektorů
V závislosti na vedení kabelů lze zvolit výřez s výškou 36 mm nebo 46 mm
Rámeček KEL-ER-B odpovídá výřezům měřicích přístrojů 46 × 46 mm
Jednořadé verze KEL-ER-E-BS jsou zvláště vhodné pro ploché konektory
Malé rámečky jsou ideální pro aplikace s omezeným prostorem
Pěnové (bobtnající) IFPS protipožární těsnění, instalované na vnitřní straně průchodek,
je tvořeno grafitem, který při požáru několikanásobně zvětšuje objem.
Vzniklá ochrana brání prostupu plamenů a vysoké teploty přes stěnu zařízení po co nejdelší dobu
• Schváleno pro drážní aplikace (ČSN EN 45545-2, ČSN EN 45545-3 a ČSN EN 1363-1)
• Pouze jedno protipožární těsnění na každou průchodku
• Protipožární standard E45/El30
• Zachování záruky konfekcionovaných kabelů
• Dodatečné úpravy, opravy a údržbu lze provádět snadno a rychle
• Vysoká hustota montáže a velká variabilita
• Odlehčení v tahu dle ČSN EN 62444
• Odolnost proti vibracím
• Prostorově nenáročné, kompaktní provedení
• Vhodné pro konektory D-SUB
• Stupeň krytí IP (EN 60529) IP54, IP55, IP64, IP65, IP66
• UL Type (UL 50E) UL Type 12, UL Type 4X*
• Materiál : Polyamid
• Třída hořlavosti : UL94-V0, samozhášivý
• Teplota -40°C až 140°C
• Vlastnosti : bez silikonu, bez halogenu, pěnové (bobtnající), antikorozní (V2A verze)
• Typ montáže: Upevnění pomocí šroubů

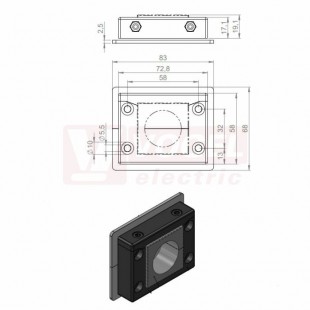

Parametry KEL-ER-B1-BS V2A průchodkový rámeček s protipožárním těsněním, nerez šrouby V2A, černý, 1x velká vložka (vložky se objednávají samostatně) (EN 45545-3), IP65/IP66 (99305.203)
| pro počet vložek malých | 0 |
| vnější rozměr Š x V | 39 x 17 |
| výřez rozměr Š x V | 46 x 36 |
| montážní šrouby | nerez V2A |
| pro počet vložek oválných | 0 |
| krytí IP.. | IP66 |
| pro počet vložek velkých | 1 |
