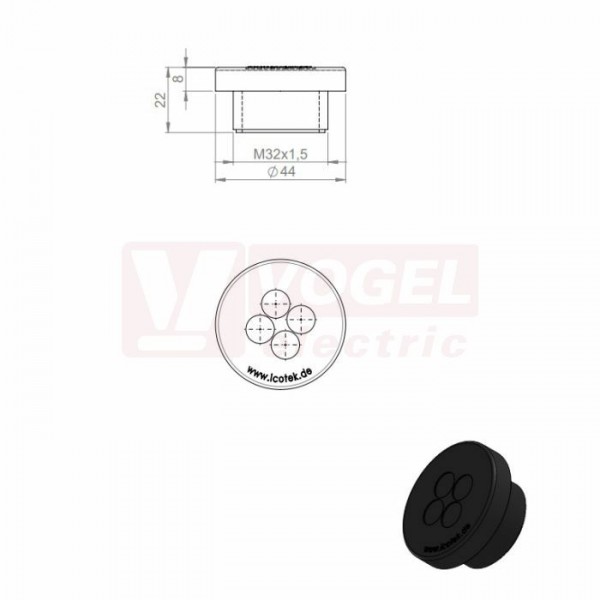

KEL-DPZ 32/4-2 CR bk membránová průchodka, kulatá, černá RAL9001, výška 22mm, vnější průměr 44mm, instalační výška 8mm, velikost kulatého výřezu 32,3mm, závit M32x1,5mm, pr.kabelů 4x 5-9,5mm (ISO 14644-1) (50733.601)

Detailní popis KEL-DPZ 32/4-2 CR bk membránová průchodka, kulatá, černá RAL9001, výška 22mm, vnější průměr 44mm, instalační výška 8mm, velikost kulatého výřezu 32,3mm, závit M32x1,5mm, pr.kabelů 4x 5-9,5mm (ISO 14644-1) (50733.601)

Membránové průchodkové desky KEL-DPZ CR umožňují zavádět velké množství kabelů bez konektorů
(průměr od 1.5 do 22 mm) na malém prostoru
Průchodky KEL-DPZ CR jsou nákladově a časově úspornou alternativou k tradičním kabelovým průchodkám
Osazení KEL-DPZ CR kabely a pneumatickými hadičkami je velmi rychlé
Po propíchnutí předlisované membrány tenkým bodcem se kabely jednoduše protáhnou
Průchodky KEL-DPZ CR zajišťují ochranu proti namáhání kabelů v tahu a krytí dle IP66 / UL Type 12
Výřezy a vrtací rozměry systému KEL-DPZ CR odpovídají normovaným rozměrům 6-, 16- a 24-pinových průmyslových konektorů
Rámeček KEL-DPZ-B CR odpovídá výřezům 46 × 46 mm
Kompaktní velikost KEL-DPZ-E CR umožňuje zavedení velkého počtu kabelů na velmi malém prostoru
Výřezem pouze 18 x 112 mm lze snadno zavést a utěsnit a 21 kabelů
Zejména do rozváděčových skříní Rittal KL / KX byla vytvořena velikost KEL-DPZ-KX/KL CR
Byla navržena pro směrování až 72 kabelů pomocí předem vyříznutého standardního výřezu
Samořezné šrouby (M4) potřebné pro montáž jsou součástí balení
Produkty s koncovkou .601 jsou testovány a certifikovány na emise částic pro třídu čistoty 1 podle ISO 14644-1.


Specifikace
• Stupeň krytí IP (EN 60529) IP54, IP55, IP64, IP65, IP66
• UL Type (UL 50E) UL Type 12
• Materiál : Elastomer
• Zásuvného rámu: Polyamid
• Zásuvného rámu: Nerezová ocel (V2A)
• Třída hořlavosti : UL94-V0, samozhášivý
• Teplota: -40°C až 100°C
• Vlastnosti : bez silikonu, bez halogenu
• Typ montáže: instalace pomocí matice

Výhody

• Rychlá montáž
• Vysoká hustota montáže
• IP66/IP68 při správné volbě a použití všech komponent (certifi kováno dle ČSN EN 60529)
• Standardní metrické výřezy
• Šestihranná matice je součástí balení
• Hygienický design beze spár
• Utěsnění a odlehčení v tahu

Parametry KEL-DPZ 32/4-2 CR bk membránová průchodka, kulatá, černá RAL9001, výška 22mm, vnější průměr 44mm, instalační výška 8mm, velikost kulatého výřezu 32,3mm, závit M32x1,5mm, pr.kabelů 4x 5-9,5mm (ISO 14644-1) (50733.601)

vnější průměr	44 mm
velikost závitu	M 32x1,5
barva	černá
krytí IP..	IP66/IP68
