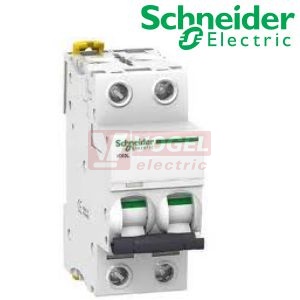

Jistič 2P 32A C iC60H (A9F07232) 10kA Acti9

Detailní popis Jistič 2P 32A C iC60H (A9F07232) 10kA Acti9

Jističe iC60H jsou multinormové jističe, které zajišťují následující funkce :
- ochranu obvodů proti zkratům
- ochranu obvodů proti přetížení
- bezpečné odpojení dle normy IEC/EN 60947-2
- indikaci vypínání poruch pomocí červeného mechanického indikátoru na čelní straně jističe

Vypínací schopnost (Icu) dle IEC/EN 60947-2 :
- střídavý produ (AC) 50/60Hz In=0,5 - 63A Icu= 10000A
- stejnosměrný proud (DC) In=1 - 63A Icu= 10000A

• Vyšší životnost výrobků zaručují následující vlastnosti :
- odolnost proti přepětí na průmyslových úrovních (stupeň znečištění, jmenovité impulsní výdržné napětí a izolační napětí)
- vysoká omezovací schopnost (viz. omezovací charakteristiky)
- mžikové spínání nezávislé na rychlosti pohybu ovládací páčky
• Vzdálená indikace zajišťovaná signalizačními a pomocnými kontakty (vypnutí/zapnutí/vypnutí při detekci poruchy)
• Napájení shora nebo sdola

Krytí :
- IP20 (svorky)
- IP40 (z čela)

Dvojité zdířkové svorky
• pro zapojení z horní nebo spodní strany
- pomocí kabelu
- pomocí propojovací lišty (kolíkový typ)

Okno VisiTrip
- červený mechanický indikátor na čelní straně signalizuje vypnutí poruchou

Terčík VisiSafe
- odpovídá požadavkům EN 60947-2 na bezpečné odpojení
- zelený terčík indikuje skutečný stav kontaktů přístroje (pouze od Schneider Electric)

Parametry Jistič 2P 32A C iC60H (A9F07232) 10kA Acti9

typová řada	Acti 9
počet pólů	2P
jmenovitý proud In	32 A
vypínací charakteristika	C
zkratová odolnost Icn	10kA 240/415V
šířka v modulech (1M=18mm)	1M x 2
krytí IP..	IP20
