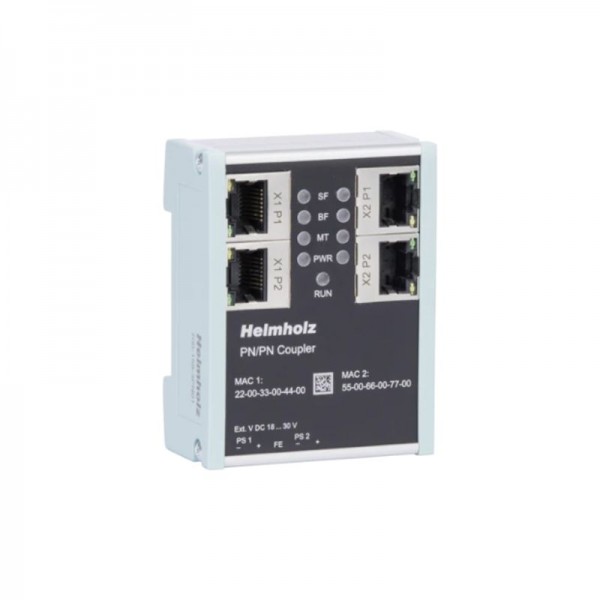

HEL 700-158-3PN02 Coupler V2, ProfiNet/ProfiNet, určeno pro nekomplikované propojení dvou samostatných sítí PN/PN (alternativa za Siemens 6ES7158-3AD10-0XA0)

Stroje a systémy lze propojit pomocí vazebních členů sběrnice. To umožňuje výměnu dat mezi různými řídicími světy. Lze tak vynechat složitou komunikaci mezi CPU. V závislosti na sběrnici probíhá integrace prostřednictvím souborů s popisem zařízení, jako jsou GSD, GSDML nebo EDS.

Propojovací modul PROFINET PN / PN
S vazebním členem PN/PN je možné jednoduché a nekomplikované propojení dvou samostatných sítí PROFINET. Vazební člen PN/PN umožňuje přenos dat mezi dvěma řídicími jednotkami PROFINET. Zařízení PROFINET IO se nachází na obou stranách sítě PROFINET. Přijatá vstupní data na jedné straně sítě jsou k dispozici jako výstupní data na druhé straně sítě. Přenos dat IO probíhá živě a co nejrychleji bez dalších manipulačních bloků.

Maximální velikost přenášených IO dat je 1024 bajtů. K dispozici je až 16 slotů pro IO moduly o velikosti 1 bajt a až 128 bajtů.
Díky funkci „přenos datových záznamů“ lze mezi stroji vyměňovat i velké objemy dat až do 4096 bajtů na principu FIFO. Přenos datových záznamů využívá standardní manipulační bloky PLC. Integrace do inženýrského nástroje PLC je umožněna souborem GSDML.

• Velmi kompaktní provedení pro montáž na DIN lištu
• Výměna až 1024 bajtů I/O dat
• Přenos datových záznamů s až 4096 bajty
• Redundantní napájení
• Galvanické oddělení sítí
• Konfigurace pouze pomocí souboru GSDML, není potřeba žádný další software
• Žádný vliv na opačnou stranu v případě selhání sběrnicového systému
• Přenosová rychlost PROFINET 100 Mbps
• Lze použít v aplikacích PROFIsafe
