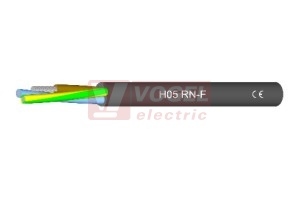

H05RR-F 3G 2,50 kabel pryžový (ZŽ,M,H)

Detailní popis H05RR-F 3G 2,50 kabel pryžový (ZŽ,M,H)

KONSTRUKCE
Laněné měděné jádro holé nebo cínované dle normy DIN VDE 0295 a IEC 60228 tř. 5 a HD 383
Pryžová izolace jádra EPR
Barevné značení žil dle DIN VDE 0293, HD186

1-žilový: černá
2-žilový: modrá/hnědá
3-žilový: zeleno-žlutá/modrá/hnědá
4-žilový: zeleno-žlutá/hnědá/černá/šedá
5-žilový: zeleno-žlutá/modrá/hnědá/černá/šedá

Žíly stočeny v polohách s optimální délkou zkrutu
H05 RN-F plášť z chloroprenové pryže dle DIN VDE 0282 část 1
H05 RR-F plášť z pryžové izolace EPR dle DIN VDE 0282 část 1
Samozhášivý a odolný šíření plamene dle DIN VDE 0472 část 804 zk.B a IEC 60332-1

TECHNICKÁ DATA
Pryží izolovaný kabel dle DIN VDE 0282 část 4, HD 22.4 S3, IEC 60245-4
Provozní teplota od -30°C do +60°C
Dovolená provozní teplota na jádře +60°C
Jmenovité napětí Uo/U 300/500 V
Max. povolené provozní napětí střídavé Uo/U 330/550 V; stejnosměrné Uo/U 495/825 V
Střídavé zkušební napětí 2000 V
Minimální poloměr ohybu 7,5x průměr kabelu

POUŽITÍ
• Kabely H05 RN-F se používají pro středně těžké mechanické zatížení v suchém, vlhkém a mokrém prostředí, v průmyslových závodech například pro boilery, ohřívače, ruční lampy, elektrické nářadí jako jsou vrtačky, cirkulární pily, dále v domácím nářadí a také pro mobilní motory a stroje na staveništích a v zemědělství.
• Kabely H05 RR-F jsou určeny pro nízké mechanické namáhání v suchém, vlhkém a mokrém prostředí, k všeobecnému použití v obytných místnostech, kuchyních, kancelářích pro napájení přístrojů, které jsou vystaveny nízkému mechanickému namáhání (například vysavače, opékače topinek, kávomlýnky atd.). Nevhodné pro trvalé venkovní použití v průmyslových nebo zemědělských dílnách, nebo napájení nářadí nepoužívaných v domácnosti.

Parametry H05RR-F 3G 2,50 kabel pryžový (ZŽ,M,H)

počet žil	3
průřez vodiče	2,5 mm2
materiál izolace	PUR
barva pláště	černá
barva žil	zž/mo/hn
