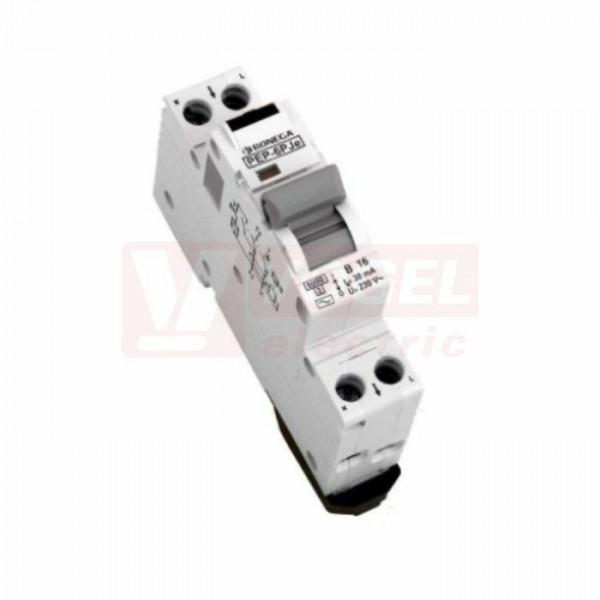

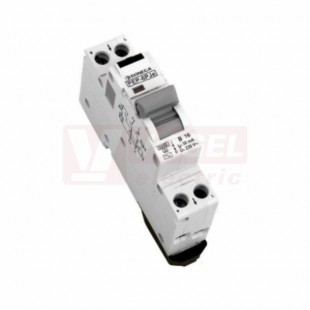

Chránič komb. 1P+N 16A B 30mA AC Bonega (23-1016B0303 PEP 6PJe) 1P RCBO (6 kA), šířka 18mm, výška přístroje 81mm

Detailní popis Chránič komb. 1P+N 16A B 30mA AC Bonega (23-1016B0303 PEP 6PJe) 1P RCBO (6 kA), šířka 18mm, výška přístroje 81mm

APLIKAČNÍ PARAMETRY

Počet pólů: 1

Typ: AC

Jmenovité proudy: 6, 8, 10, 13, 15, 16, 20, 25, 32

Jmenovitý reziduální proud I?n: 30, 100, 300 mA

Provedení v charakteristikách: B,C,D s fixním nastavením

Charakteristika:
B (resp. L), dříve také „V“. Nastavení reakce zkratové spouště je v násobku 3 ln až 5 ln. Slouží především pro jištění elektrických obvodů se zařízeními, která nezpůsobují proudové rázy (světelné a zásuvkové obvody atd.)

C (resp. U), dříve také „K“.  Nastavení reakce zkratové spouště je v násobku 5 ln až 10 In. Slouží především pro jištění elektrických obvodů se zařízeními, která způsobují proudové rázy (žárovkové skupiny, motory atd.)

D (resp. M), dříve také „-----“.  Nastavení reakce zkratové spouště je v násobku 10 ln až 20 In. Slouží především pro jištění elektrických obvodů se zařízeními, která způsobují vysoké proudové rázy (transformátory, 2-pólové motory, motory s těžkým rozběhem, obvody s velkými indukčnostmi, atd.)

Jmenovité napětí: 1P 230 V 50/60 Hz

Příslušenství: signalizační kontakty, podpěťové spouště, napěťové spouště, atd…

Provozní teplota okolí: - 5 oC až +40 oC podle nařízení ČSN EN 60898

Kalibrační teplota: +30 oC podle ČSN (po dohodě lze i jinak)

Funkčnost při 50 i 60 Hz: ano

Princip proudového chrániče: elektronický = funkčně závislý na síťovém napětí


PROVOZNÍ PARAMETRY

Kontakty: mžikové spínání kontaktů zamezující opalování kontaktů (prodlužujíce elektrickou i mechanickou životnost přístroje)

Testování: každého kusu při výrobě

Odvod tepla: odvětrání „komínovým efektem“ pomocí drážek mezi jednotlivými moduly (zvyšuje provozní stabilitu a spolehlivost)

Životnost mechanická: >= 20 000 cyklů (zapnutí a vypnutí)

Životnost elektrická: >= 20 000 cyklů (zapnutí a vypnutí)

Vyráběny podle normy: IEC 61009-1

Záruka: 3 ROKY


UŽIVATELSKÉ A OBCHODNÍ PARAMETRY:

Signalizace poruchy: pomocí středové polohy páčky

Chráněná signalizace stavu kontaktů:
zakrytovaná průhledným krytem proti nežádoucímu mechanickému zablokování zvenčí a zamezení neoprávněným reklamacím

Kontrola konečným uživatelem: testovacím tlačítkem 1x za 6 měsíců

Platné patenty (počet): ano (1)

Popis - patent 1: vypínací mechanizmus

Skladovací teplota: – 40°C až + 85°C

Průmyslová ochrana: přístroj je chráněn jako průmyslový vzor

Parametry Chránič komb. 1P+N 16A B 30mA AC Bonega (23-1016B0303 PEP 6PJe) 1P RCBO (6 kA), šířka 18mm, výška přístroje 81mm

typová řada	Bonega
počet pólů	1P+N
jmenovitý proud In	16 A
vypínací charakteristika	B
jm. reziduální proud	30 mA
typ ochrany	AC
zkratová odolnost Icn	6kA 240/415V
šířka v modulech	1 M
krytí IP..	IP20
