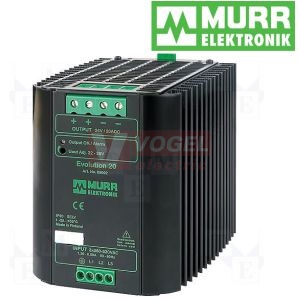

Zdroj spínaný 3f 24VDC 20A (85002) Evolution 20, 3x 324-572VAC/22-28VDC (480W) š113xv132xh136mm

Detailní popis Zdroj spínaný 3f 24VDC 20A (85002) Evolution 20, 3x 324-572VAC/22-28VDC (480W) š113xv132xh136mm

Řada EVOLUTION
2/3 fázové síťové zdroje. Díky širokému rozsahu jm. vstupního proudu 360-520 V/AC nebo 480-745 V/DC jsou síťové zdroje Evolution vhodné pro použití kdekoliv na světě. Funkce Extra Power umožňuje zvýšení výkonu až o 50% po dobu až 4 sekund.

VSTUP
Vstupní napětí 3 × 324...572 V AC/480...745 V DC
Vstupní proud 3 × 1.3 A
Špičkový proud po 1 ms max. 19 A
Primární jištění externí max. 3 × 20 A
Frekvence 50...60 Hz

OBECNÉ ÚDAJE
Normy EN 60950-1, EN 61204-3, EN 55011 A, EN 61000-3-2, SEMI F47
Relativní vlhkost 5...95 %, bez kondenzace
Účinnost 90 %
Montáž montáž na DIN-lištu (EN 60715)
Rozměry V × Š × H 132×113×136 mm
Ochrana IP20
Teplotní rozsah -25...+70 °C (skladovací teplota -40...+85 °C)

VÝSTUP
Výstupní napětí 24 V DC (SELV), ±1 %; 22...28 V nastavitelné
Výstupní proud 20 A (+55 °C); 15.8 A (+70 °C)
Power Boost Iout N × 150 % (min. 4 s)
Přemostění při výpadku sítě min. 19 ms (400 V AC)
Zbytkové zvlnění max. 50 mVeff
Ochrana modulu odolný proti zkratu a přetížení
Špičky max. 100 mV p-p
LED signalizace LED (zelená): OK; LED (červená): přetížení
Paralelní/sériový provoz max. 5 jednotek/max. 2 jednotky

Parametry Zdroj spínaný 3f 24VDC 20A (85002) Evolution 20, 3x 324-572VAC/22-28VDC (480W) š113xv132xh136mm

Napájení fáze	2/3 fázové
Vstupní napětí	400 V
Výstupní napětí DC	24 V
Trvalý výstupní proud	20 A
Jmenovitý výkon	480 W
