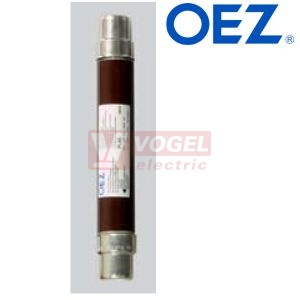

Pojistka PL45 63A 10/12kV

Kód produktu: 192696
Základní MO cena bez DPH: 2703,00 Kč
Základní MO cena s DPH: 3270,63 Kč
Vaše cena bez DPH: 2703,00 Kč
Vaše cena s DPH: 3270,63 Kč
Výrobce: OEZ s.r.o.
Kód výrobce: OEZ 14815
Záruční doba: 24 měsíců
Hmotnost: -
Balení malé/velké: 1 ks / -
Minimální množství k odběru: 1 ks
Skladová dostupnost: na objednávku i
ks

Detailní popis Pojistka PL45 63A 10/12kV

• Vysokonapěťové pojistkové vložky řady PL, PM, PQ se používají pro jištění VN strany distribučních transformátorů a dalších zařízení pracujících
s napětím nad AC 1000 V.
• Bezpečně přerušují všechny proudy od jejich jmenovité vypínací schopnosti I1 směrem dolů k minimálnímu vypínacímu proudu I3 uvedenému v tabulkách a na štítku pojistkových vložek.
• Omezený rozsah funkce - jištění proti zkratu a vyšším nadproudům (back-up pojistky).
• Vhodné pro vnější i vnitřní použití.
• Ukazatel stavu se používá k vizuální indikaci přetavení pojistky i pro aktivaci dalšího příslušenství. V případě poruchy může tímto způsobem pojistka na jedné fázi iniciovat odpojení zbývajících fází systému.


Kritéria pro přiřazení pojistkových vložek k transformátorům

Při přiřazování pojistkových vložek k transformátorům musí být respektována následující kritéria:

• VN pojistková vložka musí vydržet nárazový magnetizační proud transformátoru o velikosti 12 násobku jmenovitého proudu transformátoru po dobu 0,1 s.
• Při zkratu na sekundárních svorkách musí VN pojistková vložka tento zkrat odpojit do 2 s.
• Při zkratu na sekundárních svorkách transformátoru musí být minimální vypínací proud I3 VN pojistkové vložky menší než proud, který při tomto zkratu může v obvodu na primární straně vzniknout.
• VN pojistková vložka musí být selektivní s NN pojistkovou vložkou nebo jističem použitým na sekundární straně transformátoru (kontrolovat lze pomocí programu Sichr).
• Je-li v přiřazovací tabulce uvedeno více možností, je nutno vzít v úvahu další kritéria jako délku VN vedení, zkratový výkon v místě odbočení ze sítě VVN a uk transformátoru. Doporučení platí obecně pro venkovní i zapouzdřená provedení. Vliv zapouzdření eliminujeme volbou jmenovitého proudu pojistkové vložky která dostatečně převyšuje jmenovitý proud transformátoru.
• Pokud bude transformátor vystavován působení nadproudů, doporučuje se použití pojistkové vložky s vyšším jmenovitým proudem.
• Uvedená doporučení nemusí být vhodná pro speciální transformátory, které napájejí např. motorové obvody se spouštěcími proudy většími než jmenovitý proud pojistkové vložky.
